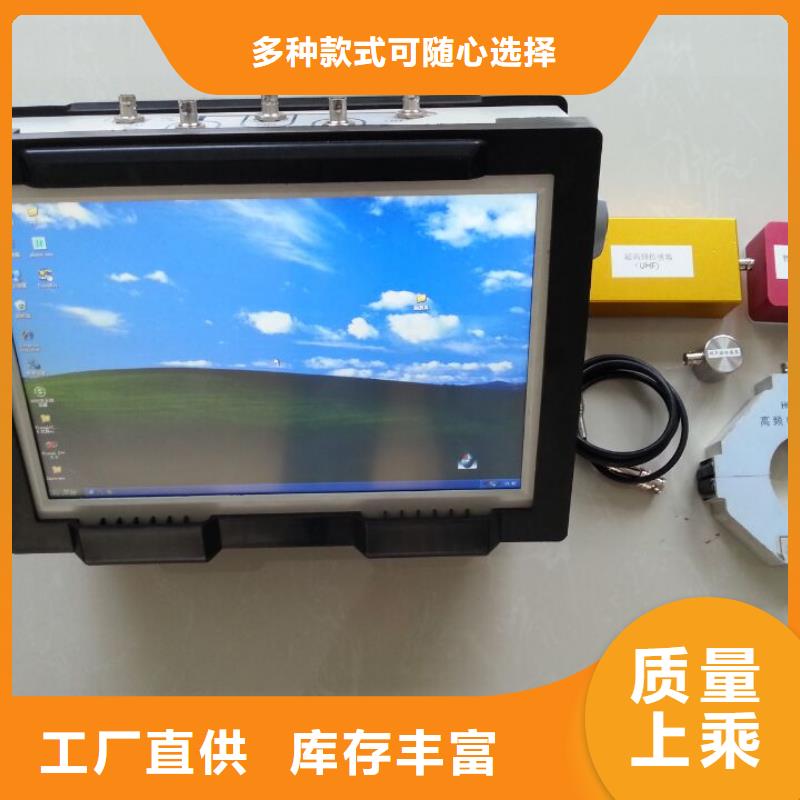

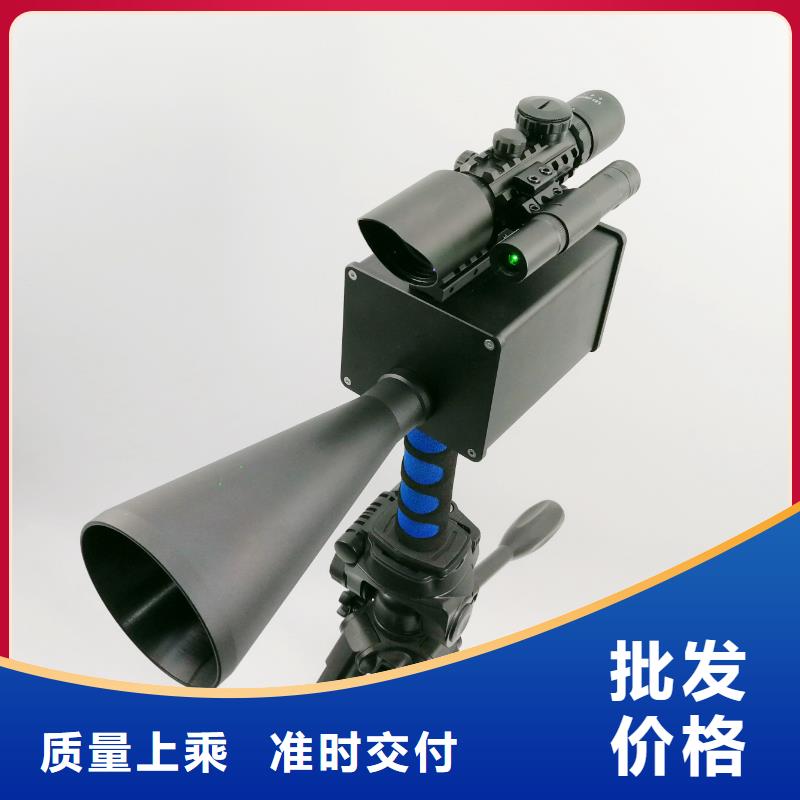

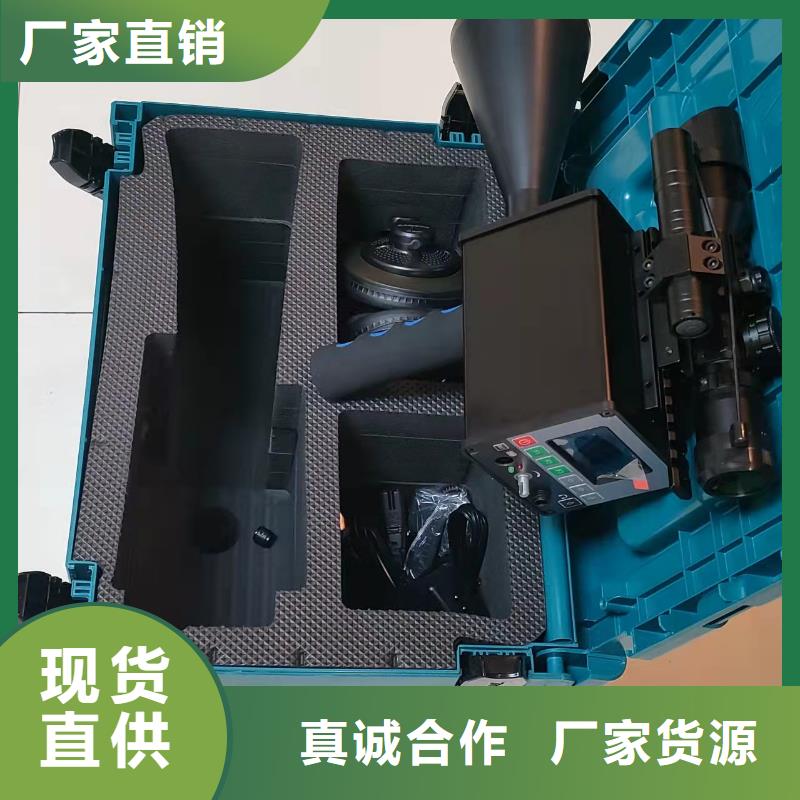

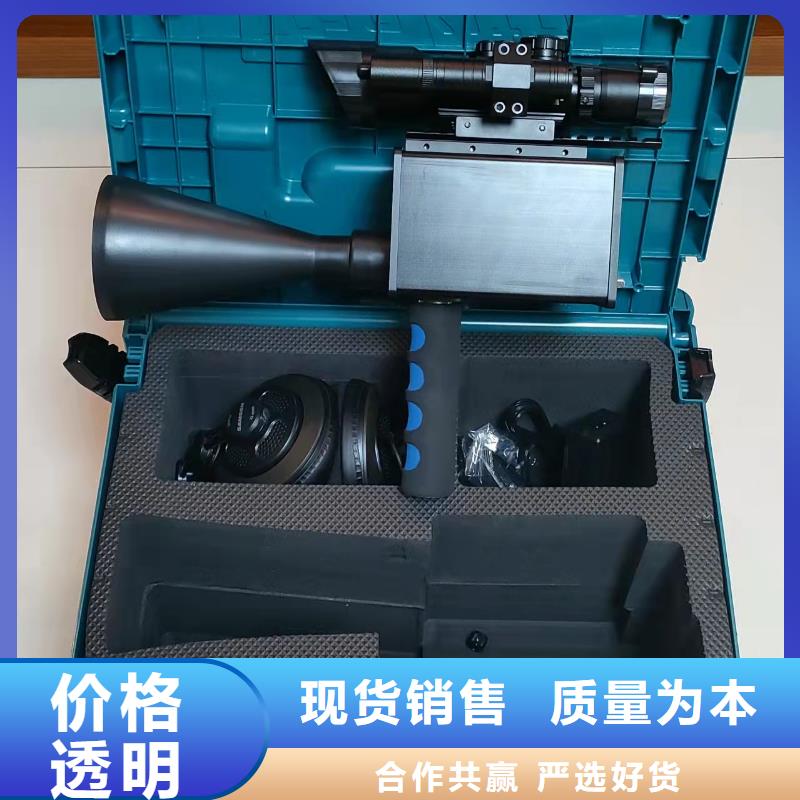

河北衡水手持式超声波局部放电检测仪1. 产品概述GIS以结构紧凑、可靠性高等优点已成为超、特高压电力系统中的主流设备。随着GIS的广泛应用，GIS设备运行可靠性引起了国际社会和电力部门的普遍关注。从近40年运行经验来看，绝缘故障始终是影响GIS可靠性的重要原因之一，局部放电是导致GIS设备绝缘劣化直至闪络故障发生的主要表现形式。GIS内部一旦出现绝缘故障，极易造成设备故障，将破坏电力系统正常运行，给国民经济和社会正常秩序造成不良影响。因此，实现对GIS局部放电在线检测意义重大。TH-9029UHF局部放电巡检仪是我公司总结多年局部放电测量经验，采用特高频(UHF)测量和超声波(US)测量两种新兴技术设计的数字化局部放电带电检测专用仪器。本系统采用现代电子和计算机综合技术，实现信号放大、滤波、数据采集、数据处理、局部放电参数计算，图谱绘制，试验报告自动生成，从而完成局部放电的智能化测量与分析。本设备采用手持式设计、Wince系统开发；设备轻巧、携带方便、测量快速、便于现场使用；界面友好、操作简单、刷新速率高；功能完善、抗干扰能力强、测量准确。本仪器在检测过程中对待检测电力设备没有任何损害，且对设备的运行没有任何影响。根据UHF和US方法的多种检测模式得到的图谱对检测电力设备绝缘缺陷或隐患进行诊断分析，可清楚的判断该电力设备的运行状态。

河北衡水手持式超声波局部放电检测仪 测量US有2种测量方式：巡检模式、监测模式。进入系统主界面，按【设置】键进入设置界面，在【系统设置】中【测量方式】项选择【US】，按【US设置】键进入US设置界面，在【测量模式】中选择相应的测量模式。按键进入相应的测量方式。?US—巡检模式在【US设置】→【测量模式】→巡检模式，按键进入巡检模式。在巡检模式下有4种模式：波形模式 ，连续模式，相位模式，脉冲模式。在运行状态下，按或键切换不同模式。?波形模式波形检测模式用于对被测信号的原始波形进行诊断分析，以便能直观的观察被测信号是否存在异常。图5-12US波形模式图?背景（mV）—显示被测仪器所在环境的信号。?有效值—显示被测信号在一个周期内的有效值。?峰值—显示被测信号滤波后的周期峰值，分别用mV和dB 值表示。?50Hz—显示被测信号50Hz频率成分。?100Hz—显示被测信号100Hz频率成分。表5-4操作指示表当前状态操作按键说明运行停止F1停止测量运行历史F2报警历史、历史读数以及报警指示运行设置F4设置试验以及通道项目运行幅值缩放↑↓↑幅值放大，↓幅值缩小运行切换显示←→切换不同的模式运行查看记录取消查看保存的测量数据的记录停止运行F1开始测量停止保存数据F2保存当前采样数据的信息停止设置F4设置试验以及通道项目停止幅值缩放↑↓↑幅值放大，↓幅值缩小停止查看记录取消查看保存的测量数据的记录停止保存背景确认将当前测量数值保存为背景值?连续模式连续模式用于考察仪器并定位超声信号的来源，是局部放电超声波检测中应用为广泛的一种检测方法。可迅速检测被测信号特征，显示直观，响应速度快。该模式通过不同参数值的大小组合判断被测设备是否存在局部放电以及可能的放电类型。
