铸铁闸门液压启闭机细节展示

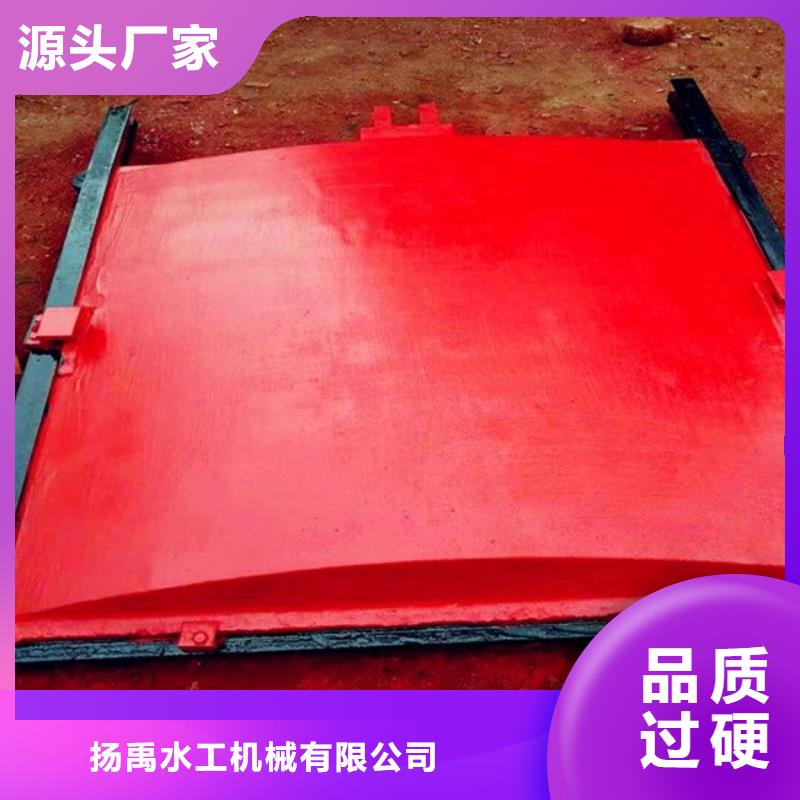

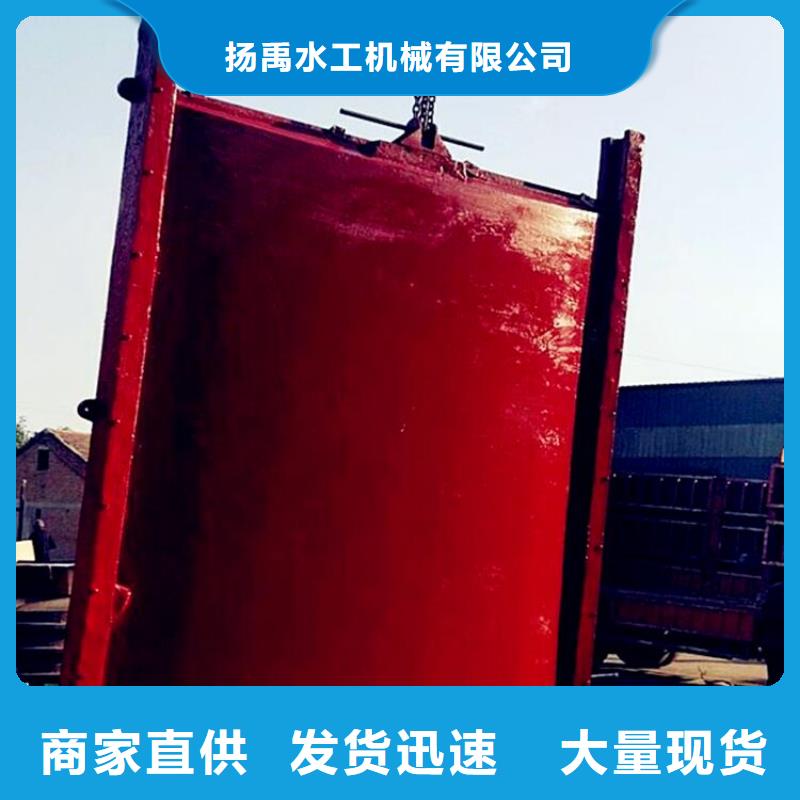

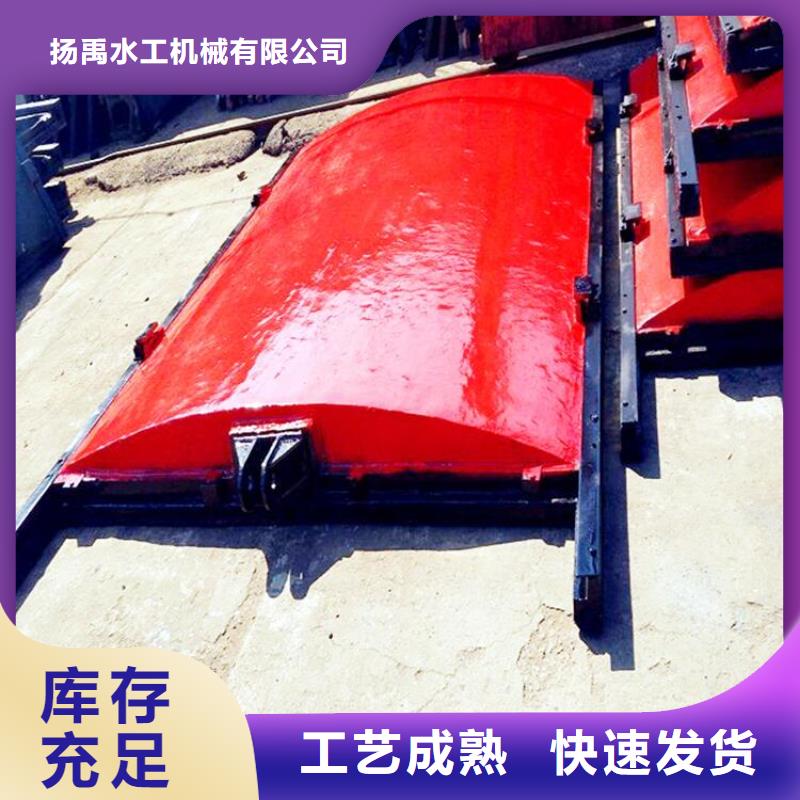

铸铁闸门中启闭机起到的作用在某种程度上讲，的作业原理和其布局特性是彼此影响、彼此联络的，因着它有如此的作业原理所以需求相应的布局，因着它有如此的布局，使其构成对应的原理，先来看看铸铁闸门的作业原理：闸门门框与门体安装在水下部位，导轨则装在门框上端，确保了门体作业时，沿门框，导轨在必定行程内作上、下笔直方向往复运动。作业时，转变启闭机摇把（电动启闭机，只需揿动控制箱电源开关按钮）使螺母或螺杆蜗轮作旋转运动，股动传动螺杆作业，使门体相对对门框作上下往复运动，一起，楔紧设备运用楔块可紧可松的作业原理，使门体下降至设定极限方位时，门框、门体密封座面能有效地贴合，起到截水之效果。因铸铁闸门在水下作业，为操作便利，在水下设置了启闭设备，因为闸门标高不相共同，所以传动螺杆的长短，轴导架的设置与否，视其详细尺度而定（概况见本厂商品样本）。吊耳、吊块、销轴首要用于传动螺杆与门体衔接，使门体作上、下往复运动的动力源来于启闭机。门体向上悉数翻开时，水则疏通；反之，则为截止。如因作业需求调理水位时，也可半启半闭，以到达疏通、截止、调理水位之意图。其次即是铸铁闸门的首要布局，一致的商场情况下，包含：门框、门体、密封面、轴导架、导轨、小标准的与门框连在一起，大标准的与门框分体、启闭设备、传动螺杆、吊耳、也可与门体为一体等。把握铸铁闸门的作业原理和布局特性关于知道整个铸铁闸门有着极好的协助效果，算是从内部深入透析！

钢闸门铸铁闸门启闭机本启闭机有两种启闭高度，一种是快速闭门高度，另一种是启门高度。机构说明该启闭机由机架、电动机、制动器、减速器、联轴器、调速器、卷筒装置、平衡滑轮组、钢丝绳、吊具和主令控制器、高度指示器、负荷控制器等组成。本启闭机采用冶金及起重用YZ160M1-6型电动机为动力，通过制动轮联轴器等，与ZQ500+150减速器的高速轴联接，减速器的低速轴上装有开式小齿轮，和与卷筒联接在一起的开式大齿轮啮合，卷筒轴为心轴，两端固定支承在轴承座上。3.2起吊用的钢丝绳，穿过动滑轮、平衡滑轮，两头分别用压板固定在卷筒左右螺旋槽的端部。动滑轮吊板下部与闸门吊耳联结，当电动机正反运转时，卷筒随着转动，钢丝绳在螺旋槽内收进或放出，使闸门得到启闭。启闭机起升能力称之为启闭力，这个力不只是闸门的重力加上门槽、淤泥、锈蚀、污物、水压的阻力，并乘以很大的系数得出的力，这个力在起升过程是变化的。运行载荷一般只是吊具加上闸门的载荷。所以一般启闭机的启门力都大于运行机构的运行载荷。钢闸门铸铁闸门启闭机在水利工程中阀门应用领域,铸铁闸门是水工建筑物的首要构成有些之一，它可以根据需要来关闭建筑物的孔口，也可悉数或有些打开孔口，用于调度上下流水位和流量，然后取得防洪、灌溉、供水、发电、通航、过木过筏等效益，阀门铸铁闸门还可用于打扫漂浮物、泥沙、冰块等，或许为有关建筑物和设备的修理供应了必要条件。铸铁闸门一般设置在取水输水建筑物的进、出水口等咽喉要道，通过闸门灵敏可靠地启闭来体现它们的功用与效益及维护建筑物的。阀门铸铁闸门一般我们是由活动有些（也称门叶）、埋固有些和启闭机械3有些构成。门叶包括：承重结构、行走支承、支臂、支铰、止水设备、吊耳等。埋固有些包括：轨迹、铰座、止水座、护角等。给排水阀门泵阀一般在一些取水供水工程的输水管道上一般设置控制铸铁闸门，用于根据需要调度控制流量；在泵站进水口和一些地道、涵管、倒虹管等的进、出水口一般设置有修理闸门，为修理水工建筑物和泵组设备供应条件；在水库溢流坝或溢洪道上一般设置有泄洪工作闸门，用于控制水库的水位和泄往下流的洪水流量，大极限地体现水库的功用效益。铸铁闸门即是用于关闭和打开泄（放）水通道的控制设备。水工建筑物的首要构成有些，可用以阻拦水流，控制水位、调度流量、排放泥沙和飘浮物等。螺杆式启闭机按支力源分为手动启闭机和电动启闭机(LQD)；按吊点数量分为单吊点数量分为单吊点和双吊点；按螺杆启闭机型式分为明杆式和暗杆式两种；手动启闭机又分为手轮启闭机(LQS)、侧摇启闭机(LQC)和封闭平把启闭要LQPBO)。钢闸门铸铁闸门启闭机本机安装现场应设置适当的防潮、防尘设施，以免机械和电气设备受潮。1.2本启闭机的设计，其机械强度按持住力160kN设计，电动机容量按启门力102.2kN设计，并按轻型工作制度进行计算和选择。本启闭机有快慢两种速度，慢速是正常工作情况下的启闭速度，是在电动机通电情况下的运行；快速只用在事故工况下运行，电动机不通电，它是靠闸门自重（或水柱压力）等荷重作用下，带动机构运行作快速下降，其下降的速度受调速器控制，不得超过4.2米/分。本启闭机有两种启闭高度，一种是快速闭门高度，另一种是启门高度。机构说明该启闭机由机架、电动机、制动器、减速器、联轴器、调速器、卷筒装置、平衡滑轮组、钢丝绳、吊具和主令控制器、高度指示器、负荷控制器等组成。本启闭机采用冶金及起重用YZ160M1-6型电动机为动力，通过制动轮联轴器等，与ZQ500+150减速器的高速轴联接，减速器的低速轴上装有开式小齿轮，和与卷筒联接在一起的开式大齿轮啮合，卷筒轴为心轴，两端固定支承在轴承座上。
